圓錐式破碎機是新研制的一種先進的大功率、高生產率的液壓式破碎設備。具有處理能力大、功耗消耗低、破碎比大、產品粒度均勻等優勢。被廣泛用于各種硬度礦石的中碎和細碎。以下是對圓錐式破碎機工作原理的簡單分析。

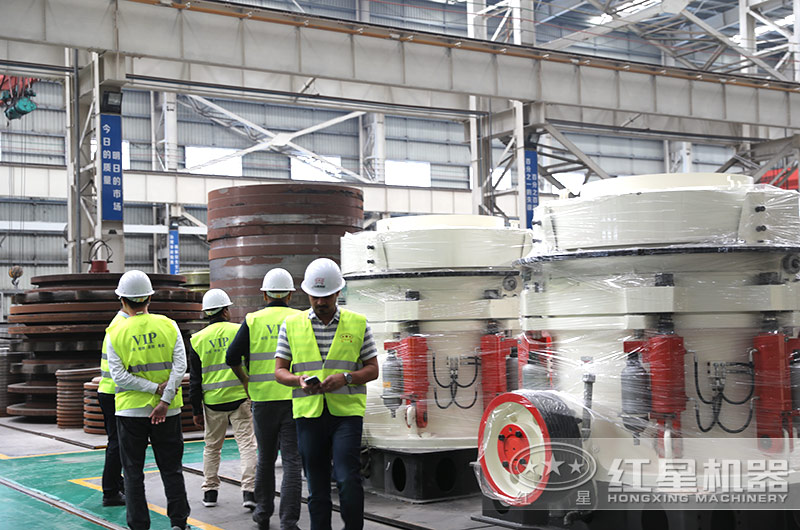

圓錐式破碎機生產車間-用戶參觀現場

圓錐式破碎機工作原理分析

以河南紅星生產的圓錐式破碎機為例，工作時，電動機的旋轉通過皮帶輪或聯軸器、其傳動軸和圓錐部在偏心套的迫動下繞一周固定點作旋擺運動。從而使破碎壁時而靠近，時而離開固裝在調整套上的扎臼壁表面，使礦石在破碎腔內不斷受到?jīng)_擊，擠壓和彎曲作用而實現礦石的破碎。

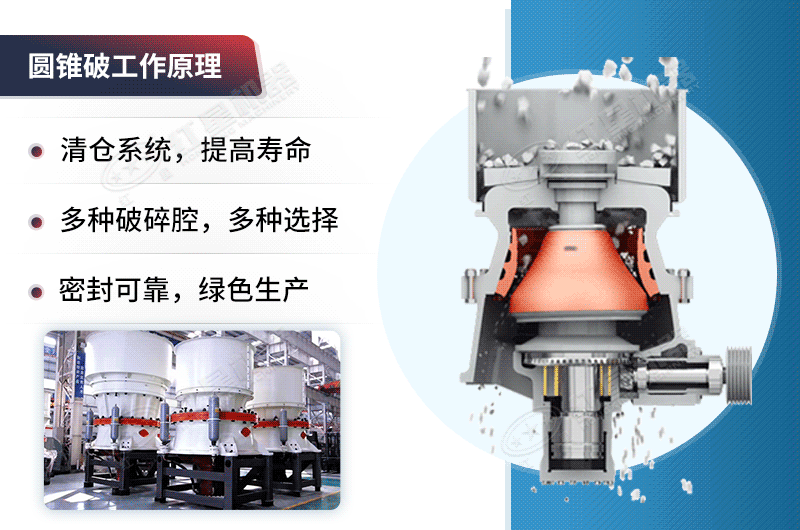

圓錐式破碎機工作原理

以上就是我公司生產的圓錐式破碎機工作原理的簡單分析。

紅星圓錐式破碎機設備生產廠家

紅星機器生產的圓錐式破碎機種類齊全，有彈簧圓錐式破碎機、HPC液壓圓錐式破碎機、HCS液壓圓錐式破碎機等。如需了解更多，歡迎在線咨詢。

紅星圓錐式破碎機設備的應用現場

圓錐式破碎機設備技術參數表

圓錐式破碎機類型多，有單缸、多缸、全液壓、復合型圓錐破等，這也使得市場用戶的選擇余地更加的多樣化。下面是該設備具體的技術參數詳情。

單缸圓錐式破碎機

SC單缸圓錐破中碎系列技術參數：

型號	腔型	給料口尺寸 （mm）	最大進料尺寸 （mm）	最小排料口尺寸 （mm）	電機功率 （kw）	處理能力（t/h）
SC100S	C1	240	175	22	90	85-170
	C2	200	160	19		70-130
SC160S	C1	360	290	25	160	125-345
	C2	300	240	22		108-305
SC250S	C1	450	360	35	250	265-524
	C2	400	320	29		225-448
SC315S	C1	560	450	41	315	349-1050
	C2	500	400	38		318-892
SC450S	C1	600	480	44	450	498-1500
	C2	480	385	41		454-1274

SC單缸圓錐破細碎系列技術參數：

型號	腔型	給料口尺寸 （mm）	最大進料尺寸 （mm）	最小排料口尺寸 （mm）	電機功率	處理能力 （t/h）
SC100	F1	150	120	10	90	45-135
	F2	90	70	10		43-118
	F3	50	40	6		25-40
SC160	F1	200	160	13	160	69-215
	F2	115	90	10		57-184
	F3	75	60	8		70-90
SC250	F1	240	190	16	250	116-396
	F2	140	110	13		97-346
	F3	70	55	9		90-251
SC315	F1	275	220	32	315	177-662
	F2	215	170	29		209-643
	F3	175	140	29		162-552
	F4	85	70	19		175-325
SC560	F1	300	240	22	560	448-1512
	F2	195	155	19		380-1373
	F3	90	70	13		357-912
SC750	F1	370	295	25	750	394-2181
	F2	300	240	19		342-2020
	F3	230	185	16		267-1814
	F4	120	95	13		248-1165
	F5	85	70	10		185-1170

注：產量根據不同物料，進料粒度等因素其結果將有所不同

多缸圓錐式破碎機

型號	腔型	最大給料尺寸	最小排料口尺寸	處理能力(t/h)	轉速(r/m)	電機功率(kW)
HPM200	C1	185	19	150-250	750-1200	160
	C2	125	17	140-250
	C3	95	13	120-250
	F1	76	10	90-210
	F2	54	6	80-210
	F3	23	5	70-210
	F4	10	6	80-210
HPM300	C1	235	25	230-445	700-1200	220
	C2	211	19	200-445
	C3	150	17	180-445
	C4	107	13	150-445
	F1	77	10	115-260
	F2	53	8	110-260
	F3	22	6	105-260
	F4	25	6	105-260
HPM400	C1	299	30	315-630	700-1000	315
	C2	252	25	295-630
	C3	198	20	260-630
	C4	111	14	190-630
	F1	92	10	140-370
	F2	52	8	130-370
	F3	51	6	120-370
	F4	52	6	120-370
HPM500	C1	335	30	390-790	700-950	400
	C2	286	25	365-790
	C3	204	20	325-790
	C4	133	16	280-790
	F1	95	13	230-450
	F2	57	10	175-450
	F3	52	8	165-450
	F4	53	6	155-450
HPM650	C1	328	30	386-790	590-930	500
	C2	279	25	348-790
	C3	196	20	300-790
	F1	106	13	280-530
	F2	52	9	220-530
HPM800	C1	353	32	545-1100	700-950	630
	C2	297	32	545-1100
	C3	267	25	495-1100
	C4	219	16	385-1100
	F1	155	13	325-730
	F2	92	10	260-730
	F3	33	5	200-730

全液壓圓錐式破碎機

機型參數		WT 200/S	WT 300/S	WT 160/S	WT 250
喂料裝置	最大喂料尺寸	185	200	200	215
	喂料高度	2600	2700	2700	2900
	料倉容積(m³)	5	6	6	6
振動喂料機	寬×長	1000×5500	1200×6000	1200×6000	1200×6000
破碎主機	型號	HPM200	HPM300	SC160	SC250
	進料口尺寸	210	230	230	250
	重量	10.4	15.8	11	16
	驅動方式	液壓V帶	直聯驅動	直聯驅動	直聯驅動
主皮帶機	寬×長	1000×10500	1200×11500	1200×11000	1200×12000
	卸料高度	3300	3500	3500	3500
篩分系統	型式	單層振動篩分機	單層振動篩分機	單層振動篩分機
	篩面尺寸	1500×3000	1500×3600	1500×3000
	返料皮帶機尺寸	500×8000	500×9000	500×8000
	細料皮帶機尺寸	1200×5000	1200×5500	1200×5000
	細料皮帶機卸料高度	3000	3200	3000
動力總成	破碎機驅動理念	柴油機-液壓驅動	柴油機-直接驅動	柴油機-直接驅動	柴油機-直接驅動
	發動機	康明斯 264kW	康明斯 391kW	康明斯 335kW	康明斯 391kW
運輸外形尺寸	長度	16400	17800	17000	15500
	寬度	3300	3400	3300	3300
	高度	3700	3700	3700	3800
	重量	35/41	45/54	38/45	46

注：產量根據不同物料、進料粒度等因素其結果將有所不同
