反擊式破碎機的主要部件有破碎腔和反擊板等，為了使反擊式破碎機能更好的工作，在設計時就要考慮實際情況進行規劃，所以說設計環節很很重要，以下就是反擊式破碎機主要部件的設計。

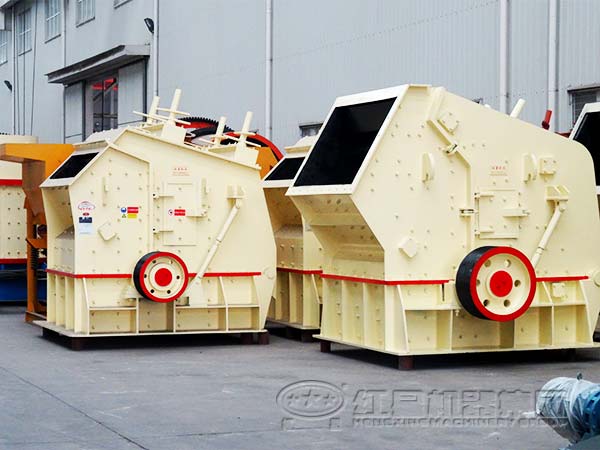

反擊式破碎機廠家實拍

反擊式破碎機主要部件的設計

一、破碎腔設計

反擊式破碎機破碎腔體對生產率，能耗，產品粒度和粒形以及襯板磨損有很大影響。

因此，設計較佳破碎腔是保證反擊式破碎機性能優越的關鍵因素。反擊式破碎機破碎腔是由進料導板，兩級反擊板以及由導板卸載點到第二級反擊板排料口的圓弧所構成的空間組成。

二、反擊板設計

反擊板的作用是承受被板錘擊出的物料在其上沖擊破碎，將破碎后的物料重新彈回到破碎區，再次沖擊破碎。經過以上分析和從紅星重工了解到的知識，總結分析得出反擊板的形狀和結構對其破碎效果影響很大。

對于這種情況，先從物料破碎效果說起。根據理論力學碰撞原理，物料以正碰撞（垂直碰撞）效果較佳。但是板錘是旋轉運動，若保證在破碎腔內物料被拋射到反擊板上都是正碰撞（垂直碰撞），則反擊板曲線必須是一條漸開線。因為漸開線的特點是，在反擊板各點上物料都是以垂直方向沖擊。

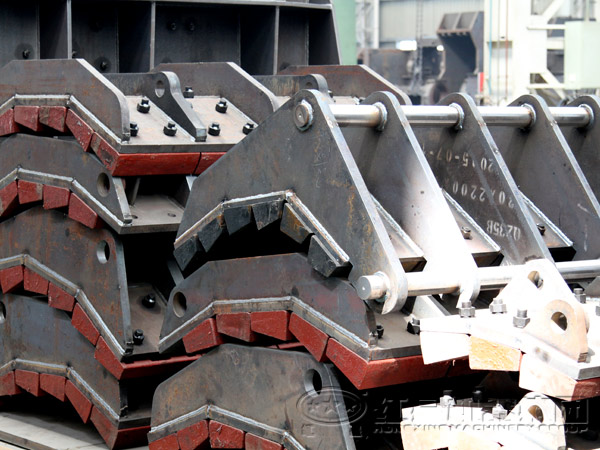

反擊式破碎機反擊板

三、反擊板懸掛裝置設計

反擊式破碎機反擊板懸掛裝置也是排料口調整裝置，同時又能起保險作用，這種裝置有三種形式。

設計時采用拉桿彈簧式反擊板懸掛裝置，反擊式破碎機工作時，反擊裝置正常工作位置是靠彈簧預壓力來實現的。彈簧預緊力的大小可以通過反擊裝置工作時的平衡條件來計算。

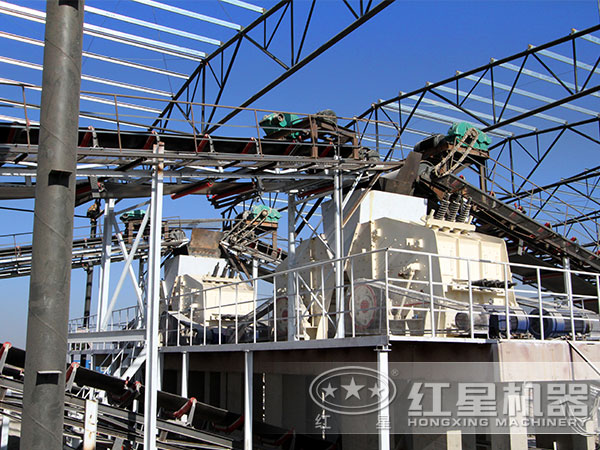

反擊破碎設備生產現場

反擊式破碎設備廠家-您石子廠一臂之力

紅星生產的反擊破性能優秀，具有破碎比大，產量高，產品粒度均勻、簡化破碎流程，結構簡單，使用和維修方便等特點，廣泛應用于建材、化工、煤、焦碳等工業部門。

適合粗、中、細碎中等硬度以下脆性物料，是破碎石灰石、白云石、頁巖、砂巖、煤、石棉、石墨和巖鹽等石料的主要設備之一，歡迎廣大投資用戶在線咨詢選購。
