反擊板是反擊式破碎機破碎腔的關鍵部件，為了合理設計、有效的反擊板形狀，必須對破碎過程進行分析，確定反擊板形狀對破碎過程的影響。另外，由于物料形狀各異，在破碎時所受沖擊的部位千差萬別，物料的運動軌跡復雜多變。通過對反擊式破碎機破碎過程的仿真分析，以下就是反擊式破碎機反擊板設計模型的建立方法。

一、計算模型與網絡劃分：反擊式破碎機的破碎系統由轉子體、板錘、反擊板、石塊組成，破碎物料的過程可以看作是板錘與物料發生的碰撞、物料與反擊板發生碰撞這兩個過程不斷交替、不斷反復的過程。紅星重工為了對破碎過程進行動態計算與分析，首先需要對幾何實體進行簡化處理，其處理的原則為在不影響結構整體性能的前提下對幾何實體上的倒角、螺栓等結構進行簡化，這樣有利于后續工作的進行；然后對幾何實體進行網格劃分。

二、材料屬性：轉子采用16Mn合金鋼，板錘采用40Cr合金鋼，反擊式破碎機反擊板采用16Mn強化合金鋼，材料屬性都采用Plastic Kicnematic材料模型；物料選用花崗巖材料參數，其屬性采用彈性材料模型；單元屬性設為常應變。

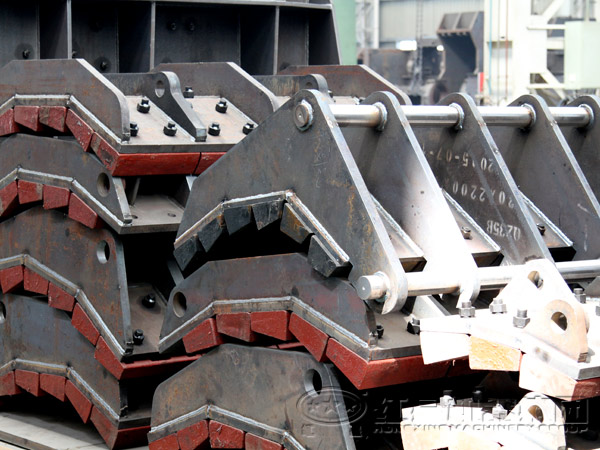

反擊式破碎機反擊板

三、界面接觸定義：計算模型中，轉子體與板錘、板錘與石塊、石塊與反擊板、轉子體與石塊之間的界面接觸均采用自動的面對面接觸算法。

四、約束和加截：由于石塊在整個破碎過程中都是自由的，因此對石塊不施加任何位置約束；轉子體通過轉軸和軸承安裝在機架上繞轉軸做旋轉運動。
