顎式破碎機配件的改進

發布：2015-08-13 08:42:38 編輯：2016-07-15 14:28:47 紅星機器

如果您想了解我們的產品，享受本月價格折扣，歡迎隨時撥打我公司的銷售熱線，或點擊右方按鈕進行咨詢

顎式破碎機由于具有運轉率高、產量高、能耗低的優點，可破碎硬度較大的物料，近年來得到了廣泛的應用，顎式破碎機由動顎和靜顎兩塊鄂板組成破碎腔，由于顎式破碎機規格、進料粒度、物料硬度不同使得對于顎式破碎機配件的磨損程度也不相同，顎式破碎機的配件包括偏心軸、軸瓦、推力板、齒板、邊護板、壓條等，雖然說顎式破碎機的工作效率很高，但是它的配件也有需要改進的地方。

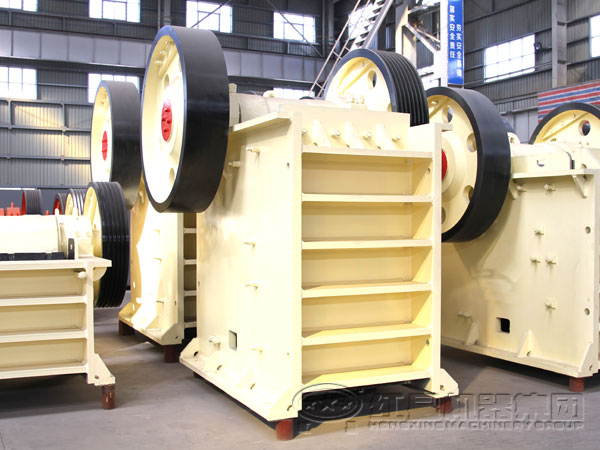

顎式破碎機

1、帶輪和飛輪的結構改進

目前顎式破碎機一般采用的帶輪和飛輪是整體式的，軸孔是圓柱形的，所以在維修拆裝時困難很大，很容易造成損壞，而且顎式破碎機的振動沖擊負荷很大，稍有不慎，就會出現嚴重的磨損，增加維修費用。如果帶輪和飛輪設計為組合式，軸孔改為圓錐形，這樣拆裝方便，也不會造成嚴重的磨損，可節省維修成本。

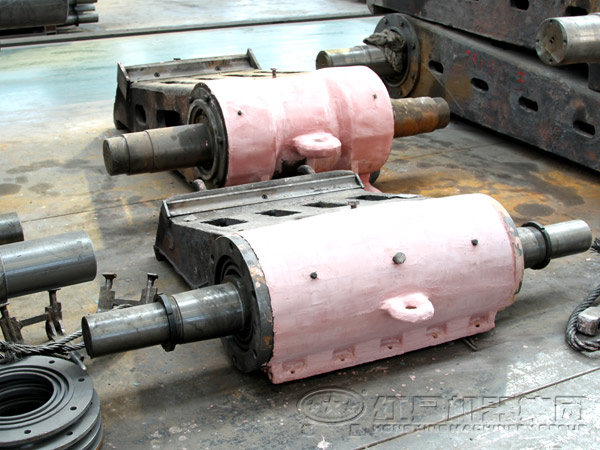

顎式破碎機配件

2、推力板墊的結構改進

顎式破碎機目前使用推力板為弧形結構，在實際工作中，這種結構其實沒有達到理想的效果，因?yàn)閮烧叩难b配精度很難達到精確的設計要求，而且推力板的板墊在工作中極易發生斷裂的現象，使得維修費用大大增加，使用起來也不經濟。如果將弧形板墊改成方形，不僅能根除這種故障，而且制造加工也會方便很多。

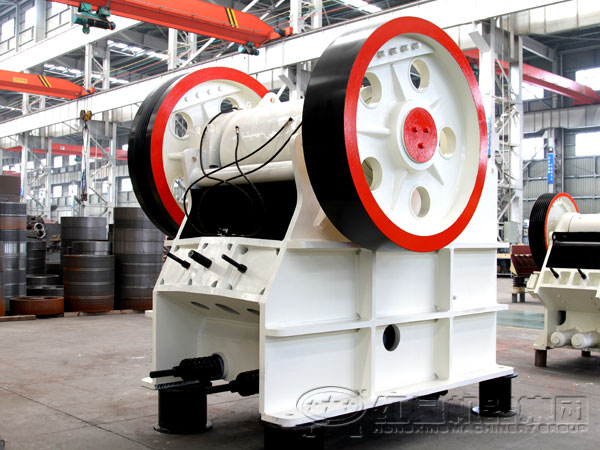

歐版顎式破碎機背面

3、機架調整座檀的結構改進

現在顎式破碎機的調整座固定槽是與機架一道鑄造加工的，其實這種鑄造工藝在使用一段時間后，固定槽的上軌道就會出現嚴重磨損的情況，排料口的大小也很難達到要求。如果在鑄造中將周定槽軌道適當?shù)募訉?，再在軌道面上增加一個條形襯墊，并用螺栓在背面固定，這樣當襯墊磨損后，只要更換襯墊就可以了。

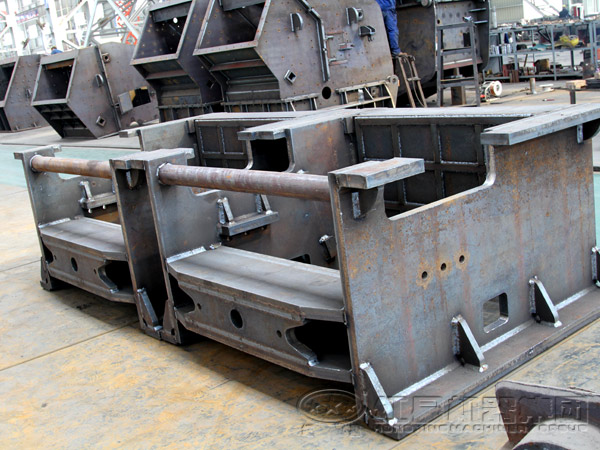

顎式破碎機的調整座固定槽
