在使用過程中，鄂式破碎機動顎和定鄂上的襯板常出現問題，導致故障率高，影響正常生產。其中，由于襯板結構問題，在工作中易松動、脫落，致使設備被迫停機檢修。因此，要對鄂式破碎機襯板結構進行改進。以下四點是鄂式破碎機襯板結構的改進方法。

顎式破碎機

一、鄂式破碎機襯板的整體厚度由原170mm增加到240mm。厚度增加后，在襯板背面設計空心減重槽，槽與槽之間組成網狀加強肋，以提高襯板本體的強度和剛度，防止裂紋發生。

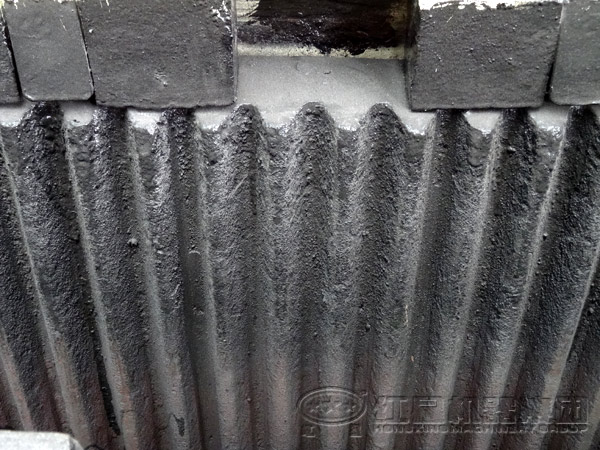

顎式破碎機鄂板

二、根據模擬實驗結果，將襯板工作面的波形進行改進。原設計波形尺寸:波峰半徑45mm,高度45mm，波峰間距165mm;改進后波形尺寸:波峰半徑75mm,高度75mm，波峰間距240mm，襯板波形尺寸的變化，提高了動、定鄂板對礦石的擠壓、劈裂作用，咬合力增大，破碎效率提高。

三、紅星重工為防止襯板松動，在襯板背面設計2個防松卡塊孔，與之對應，在鄂式破碎機動、定額板上，焊接防松固定卡塊。

顎式破碎機襯板

四、為防止襯板螺孔邊緣由于強度下降出現裂紋，在襯板背面螺孔周圍增大金屬面積，不開設減重槽，用棒形砂輪對螺孔邊緣進行倒角磨削加工，避免應力集中現象發生。
