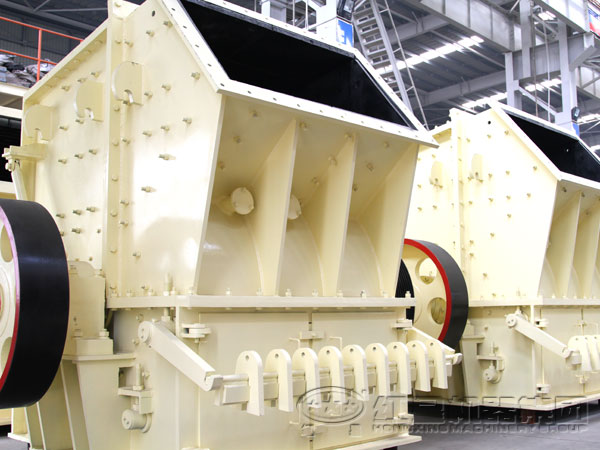

單段錘式破碎機可以將中等硬度礦石，如砂巖、頁巖等進行一次性粉碎到需要的物料粒度，工藝簡單，粉碎流程簡短，并且使過去需要的多段破碎生產簡化為一段破碎，有利于減少投資和運轉費用，這樣巨大的優勢和其結構升級是分不開的，以下對單段錘式破碎機的結構進行詳細介紹。

總的來講，單段錘式破碎機結構主要包括破碎機轉子、破碎機殼體、破碎板、排料篦子、排鐵門（保險裝置）和驅動部分等，以下分別介紹。

1.破碎機轉子——單段錘式破碎機的轉子由錘盤、端盤、隔環、錘頭、錘軸、方截面主軸、皮帶輪、軸承和軸承座等組成，其主軸采用合金鋼支撐，能夠充分滿足物料的破碎；采用雙列向心滾子軸承，可以承受更大的沖擊載荷和大跨度安裝；錘頭由錳鉻合金鋼鑄成，具有高耐磨性和抗沖擊能力；錘盤邊緣堆焊耐磨合金材料。

2.破碎機殼體——單段錘式破碎機的殼體由下殼體、帶進料口的上殼體及上殼體組成，上殼體與下殼體鉸接，只需卸下它與相關件的結構螺栓，就可使之開啟露出轉子，更方便襯板、錘頭的更換或取出轉子等維護檢修作業的進行。

3.破碎板——單段錘式破碎機的破碎板與轉子工作圓之間的間隙尺寸，影響著進入排料帶的物料粒度，通常這里的間隙要保持與排料最大尺寸大致相等，其中齒狀破碎板由高錳鋼鑄造，耐磨性能高。

4.排料篦子——排料篦子由幾塊鑄造高錳鋼篦板組成，按圓周向排列的篦條間隙通過面積大，因此易卸掉粘濕的物料。另外，它和單段錘破的轉子工作圓之間的間隙可進行調節。

5.排鐵門——該部件結構也被稱為設備的保險門，主要是當單段錘式破碎機中當有異物進入時，它可在離心力作用下被擠開并將異物立刻排出，繼后在重錘作用下自動閉合。當然，在允許的排料粒度較大時，可以不裝排鐵門。

河南紅星機器生產的單段錘式破碎機型號齊全，主要有以下規格，有興趣選購的用戶可免費咨詢河南紅星機器人員。
