重錘式破碎機是集錘式、反擊式等破碎機的優點為一體的新型高產的破碎設備，其先進的設計理念，先進的設計工藝，與錘式和反擊式破碎機相比具有破碎比更高，破碎粒度更均勻，耗能更低，生產能力更大等優勢。重錘式破碎機主要由機箱，轉子，篦條，托板和襯板，錘頭等幾部分組成。

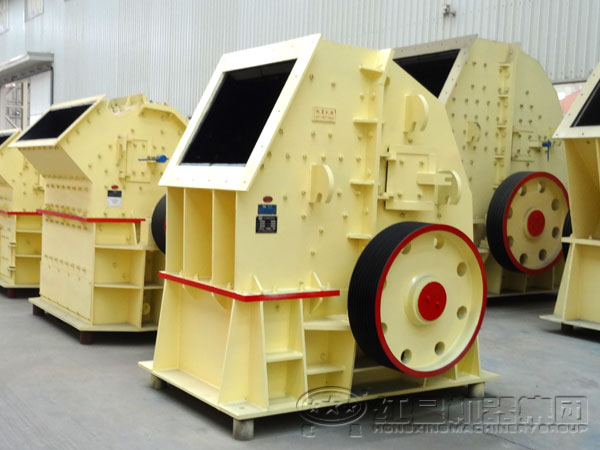

重錘式破碎機實拍現場

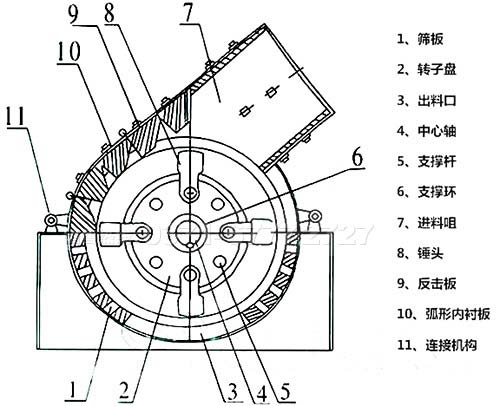

重錘式破碎機結構圖

1、重錘破機架

機殼由下機體、后上蓋、左側壁和右側壁組成，各部分用螺栓連接成一體。上部開一個加料口，機殼內壁全部鑲以錳鋼襯板，襯板磨損后可以更換。下機體由20和40毫米普通碳素結構鋼板焊接而成，兩側為了安放軸承以支持轉子，用鋼板焊接了軸承支座。

錘式破碎機機架由焊接完成

2、重錘破轉子

轉子是重錘式破碎機的主要工作部件，轉子是由主軸，錘架組成。錘架上用錘頭銷軸將錘頭分了三排懸掛在錘架之間，為了防止錘架和錘頭的軸向竄動，錘架的兩端用壓緊錘盤和鎖緊螺母固定。

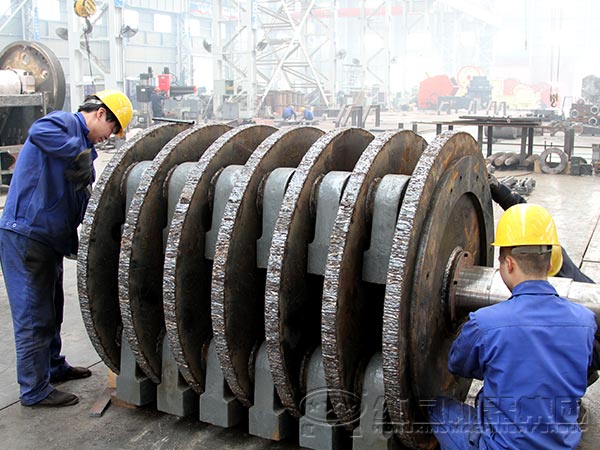

重錘式破碎機轉子

3、重錘破托板和襯板

重錘式破碎機用錘頭高速錘打礦石，在瞬間礦石具有了極大的速度，為了防止機架的磨損，在機架的內壁裝有錳鋼襯板。由托板和襯板等部件組裝而成了打擊板。托板是用普通鋼板焊接而成的，上面的襯板都是高錳鋼鑄件的，與錘頭和篦條的材質相同。

重錘破襯板實拍

4、重錘破錘頭

錘頭是重錘式破碎機的主要工作零件。錘頭的重量、形狀和材質對破碎機的生產能力有很大影響。錘頭動能的大小與錘頭的重量成正比，即錘頭越重、錘頭的動能、越大破碎效率越高。

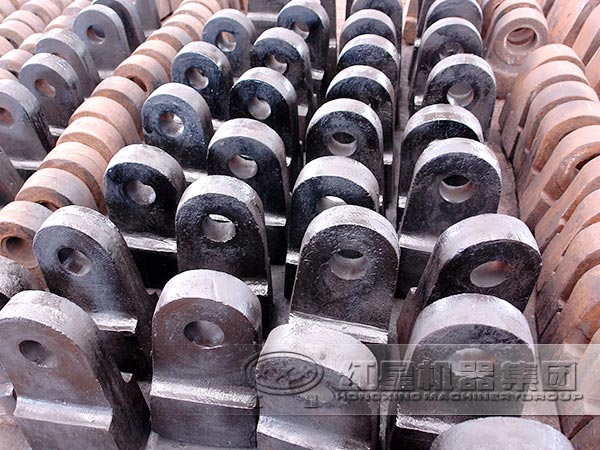

重錘破錘頭很重要

5、重錘破篦條

重錘式破碎機的篦條的排列方式是與錘頭運動方向垂直，與轉子的回轉半徑有一定的間隙的圓弧狀。合格的產品可以通過篦條縫，大于篦縫的物料由于不能通過篦條縫而在篦條上再受到錘頭的沖擊和研磨作用繼續被破碎，如此循環直至體積減少到可以通過篦條縫。
