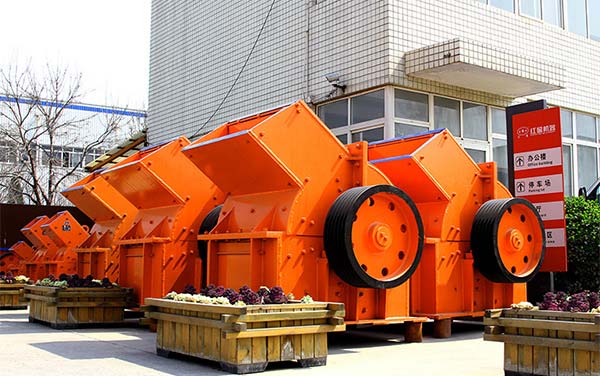

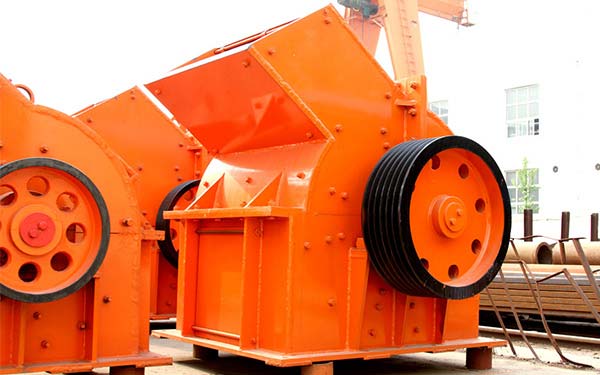

錘式破碎機是利用高速回轉的錘頭沖擊物料，使其沿自然裂隙、層理面和節理面等脆弱部分而破碎的一種機械。錘式破碎機結構先進，性能可靠，工作平穩，能耗低。該系列產品適用于破碎各種中等硬度和脆性物料，如石灰石、煤、鹽、白亞、石膏、明礬、磚、瓦、煤矸石等被破碎物料的抗壓強度不超過150兆帕。本文主要來介紹下錘式破碎機的主體構造。

1、機架

機殼由下機體、后上蓋、左側壁和右側壁組成，各部分用螺栓連接成一體。上部開一個加料口，機殼內壁全部鑲以錳鋼襯板，襯板磨損后可以更換。下機體由20和40毫米普通碳素結構鋼板焊接而成，兩側為了安放軸承以支持轉子，用鋼板焊接了軸承支座。機殼和軸之間，如果沒有防護措施，漏灰現象是十分嚴重的。為了防止漏灰，在機殼上通常都會安置一種叫軸封的裝置。

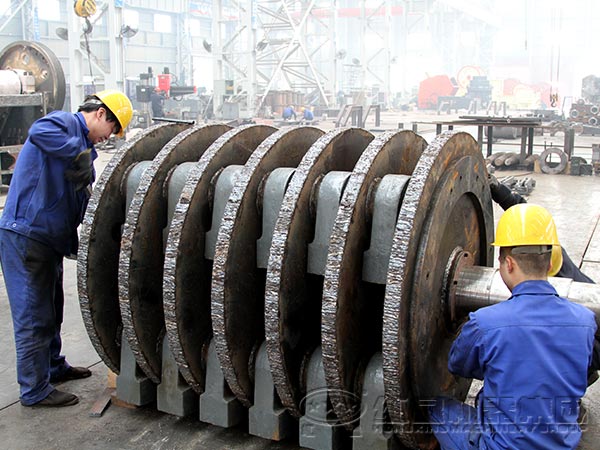

2、轉子

轉子是錘式破碎機的主要工作部件，轉子是由主軸，錘架組成。錘架上用錘頭銷軸將錘頭分了三排懸掛在錘架之間，為了防止錘架和錘頭的軸向竄動，錘架的兩端用壓緊錘盤和鎖緊螺母固定。

3、篦條

錘式破碎機的篦條的排列方式是與錘頭運動方向垂直，與轉子的回轉半徑有一定的間隙的圓弧狀。合格的產品可以通過篦條縫，大于篦縫的物料由于不能通過篦條縫而在篦條上再受到錘頭的沖擊和研磨作用繼續被破碎，如此循環直至體積減少到可以通過篦條縫。

4、托板和襯板

錘式破碎機用錘頭高速錘打礦石，在瞬間礦石具有了極大的速度，為了防止機架的磨損，在機架的內壁裝有錳鋼襯板。

5、過載保護裝置

金屬物對錘式破碎機是極大的威脅，為了防止金屬物進入破碎機造成事故，一般錘式破碎機都有安全保護裝置。

6、密封防塵裝置

密封的目的在于防止灰塵，水分等進入軸承和相對運動的部件之間，如齒輪滾子齒嚙合處，同時又起到防止?jié)櫥土魇У淖饔?。密封的好與壞直接影響到滾動軸承和齒輪滾子的使用壽命，從而影響到整臺機器的工作效率。
